開発中

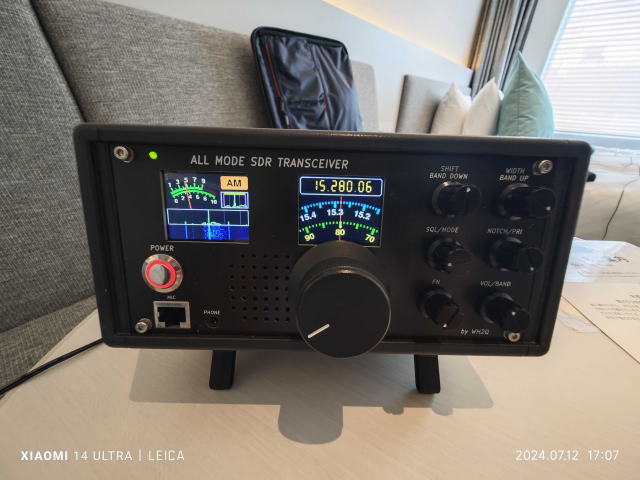

ALL MODE SDR +FT8(DEGITAL MODEトランシーバー
LPFは外付け)

構成
RX BPF-BGA420-ADE-6-X'Tal Filter-GALI74+ ⇒ ALL MODE SDR
　　　　　　　　　　　　|
　　　　　　　　　　VFO Si5351a+TCXO
　　　　　　　　　　　　　　　　　　　　　　　　　　|
TX MMG3H21NT1-BGA616-BPF-ADE6-X'Tal Filter-GAL74+ ← ALL MODE SDR

BPF、ADE6、 X'tal Filter、 GALI-74 はTX/RX共有

ALL MODE SDR基板のフィルター前の送信時波形を測定してみました。　10dBのATTが入っています。
フィルターのセンター周波数は、16.908MHzです。

送信時

受信時

送信時、アンプ後には入っているのですが．．．
省略しようと思っていたのですが、フィルターは、アンプ前にが必要ですね。（送信時）
受信時はなくても問題ありません。

それを元に私が機能を追加いたしました。

Ver1の 問題点１として水晶発振子だと温度変化による周波数偏移が多い。
Ver2をリリースしました。　
X'talからTXCO 0.5ppmに変更しました。　かなり改善された。
問題点２ 16.93MHzのセラミック発振子の温度変化によるセンター周波数偏移があり、フィルターの帯域幅が見かけ上片側が狭まったような現象が発生。

そこでクリスタルフィルターを実験してみました。
BW=50KHzのフィルターですが、16.93MHｚの発振子を組み合わせて製作していましたが、入手困難と調整が面倒なので代わりを探しておりました。
また上記の問題2ような問題点も発生。
何とか使用できるフィルターを探しました。

21.4MHz　BW=30KHzのクリスタルフィルター　調整で約BW=32KHz（特性よりも帯域幅重視）
45MHz　BW=30KHz のクリスタルフィルター　調整で約BW=40KHz（特性よりも帯域幅重視）

ALL MODE SDR基板側には、フィルターは必要ありません。
Ver2.2の基板を製作中実験中です。

21.4MHz
45MHz

スペアナのBW自動測定機能を使用して、帯域幅を測定してみました。

同じように16.93MHzの発振子４エレをLCマッチングしてみました。
見事にリプルがなくなりましたが、帯域幅若干狭くなり損失も減りました。

構成
BPF-BGA420-AD831-CF Filter-GALI74+ ⇒ ALL MODE SDR
　　　　　　　　　　|
　　　　　VFO Si5351a+TCXO

受信周波数： 10Khzから148Mhz
モード： AM/LSB/USB/CW/FM

SWL Bands
VLF 10KHz～150KHz
LW 150KHｚ～522KHz
MW 522KHz～1710KHｚ
120m 2300KH～2500KHz
90m 3200KHz～3400KHz
75m 3900KHz～4000KHz
60m 4700KHz～5060KHz
49m 5600KHz～6200KHz
41m 7200KHz～7500KHz
31m 9300KHz～10000KHz
25m 11500KHz～12200KHz
22m 13570KHz～13870KHz
19m 15000KHz～15800KHz
16m 17480KHz～17900KHz
15m 18900KHz～19020KHz
13m 21450KHz～21800KHz
11m 25000KHz～28000KHz
VHF1 30000KHz～50000KHz
VHF2 55000KHz～76000KHz
AIR 118000KHz～138000KHz

Ham Bands
VLF 135.7KHz～137.8KHz
MW 472KHz～479KHz
160m 1800KHz～2000KHz
80m 3500KHz～4000KHzs
40m 7000KHz～7300KHz
30m 10100KHz～10150KHz
20m 14000KHz～14350KHz
17m 18068KHz～18168KHz
15m 21000KHz～21450KHz
12m 24890KHz～24990KHz
10m 28000KHz～30000KHz
10m 28000KHz～30000KHz　（FM）
6m 50.000MHz～54.000MHz
6m 50.000MHz～54.000MHz　（AM）
2m 144.000MHz～148.000MHz

上記の各バンドは、最後にアクセスした、周波数、モード、プリアンプON/OFFの情報を記憶します。
但し、バンド外の周波数は記憶されません。

BPF周波数
1.8MHz～2.5MHz
2.5MHz～5.3MHz
5.3MHz～11.3MHz
11.3MHz～20MHz
20MHz～30MHz
50MHz～54MHz
118MHz～138MHz
上記以外は、BPFなし（THRU）になります。
スプリアス等、多少問題がある周波数があります。

VFO基板
RFフロントエンド基板
ALL MODE SDR基板

プリント基板のみの頒布になります。　表面実装がメインなので、製作の難易度は高いと思います。

　　プリント基板3枚
　　回路図、部品表等の資料
　　ファームウエアー

1式　2500円＋クリップポスト代金になります。

問い合わせ先：　leogoto@じーめーる.com まで　　　　　　じーめーる=gmail に変えて下さい。

	入力dBm	Gain	OUT	MAX
GALI74	-17	18	1	10dbm
Filter	1	-6	-5
ADE-6	-5	-6	-11	0dBm
BPF	-11	-6	-17
BGA616	-17	16	-1	16dBm
MMG3H21NT1	-1	18	17	18dBm

VFOボード
RFボード

	LCマッチングなし
	LCマッチングあり
